【Type B】预端接扇形光纤跳线 FL-PFMB23081G、FL-PFMB23121G、FL-PFCB23081E、FL-PFCB23121G、FL-PFSB43081E、FL-PFSB43121G

产品优势

    - FastLinkcabsys扇型跳线提供OM3、OM4激光优化多模及OS2零水峰单模的应用选择；符合ANSI/TIA 568.3-D、ISO/IEC 11801 2nd Amendment标准。
    - 采用MPO低损光纤连接器，链路通道具有良好的衰减余量，使您在设计布线系统时具有最佳的弹性。
    - 多模MPO连接器为Physical Contact polish(PC)接口；单模MPO连接器为Angled Physical Contact polish(APC)绿色低损接口。
    - 标准分支长度为60±3cm。
    - 出厂时检验光学性能及可靠性，确保链路品质。
    - 支持扇出或扇入端接架构。
    - MPO连接器符合IEC 61754-7标准，LC连接器符合TIA/EIA-604-10标准。

    - OS2 Fiber Standard Compliance：  ITU-T G.657.A2 ；ANSI/TIA 492 CAAC & IEC 60793-2-50 class B-652.D (formerB1.3)/B-657.A2 (formerB6_a2)；

    - OM3 Fiber Standard Compliance：ANSI/TIA 492AAAF A1-OM3 (former 492AAAC-A) & IEC 60793-2-10 category A1-OM3b (former A1a.2b)；

    - OM4 Fiber Standard Compliance：ANSI/TIA 492AAAF A1-OM4 (former 492AAAD) & IEC 60793-2-10 category A1-OM4b (former A1a.3b)

    - 符合RoHS 2011/65/EU环保规范标准。


产品结构特性
    12芯为单位

    12芯光缆直径：3.0mm

    光缆重量：19~27kg/km（12～24C）

    弯曲半径(IEC 60794-1-2-E11)：

        30 x 光缆直径(安装时)

        15 x 光缆直径(操作时)

    抗张强度(IEC 60794-1-2-E1)：

    200N(操作时) 与 334N(安装时)

    撞击力(IEC 60794-1-2-E4)：0.74N-m

    扭力(IEC 60794-1-2-E7)：10 cycles

    阻燃低烟无卤(LSOH):

    IEC 60332-1-2、IEC 60754-2

    IEC 61034-1、IEC 61034-2

   适用温度(IEC 60794-1-2-F1)：

        -40~ +70℃(库存时)

        -40~ +70℃(操作时)

    最大插入损失值：≦0.50 dB

    插拔后插入损失的变化：≦0.35 dB

    温度对插入损失的变化：≦0.35 dB

订购信息：

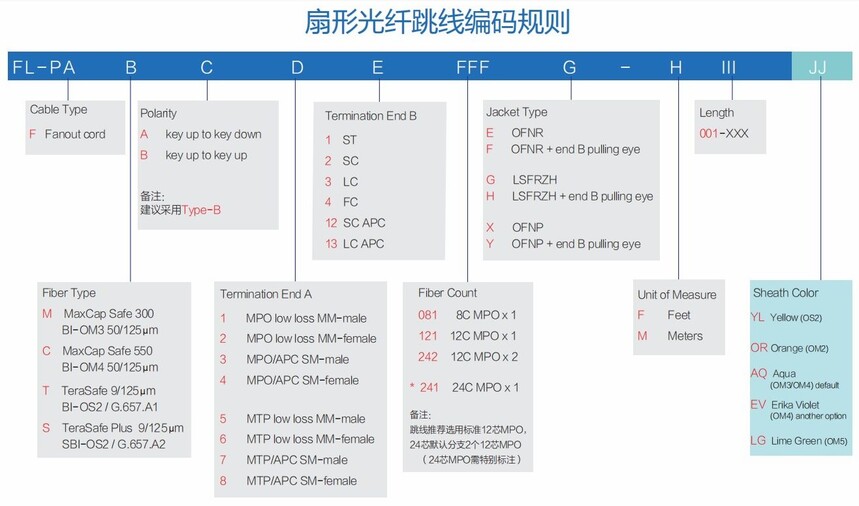

扇形光纤跳线编号规则：

以下为8C和12C扇形光纤跳线LC端的线序逻辑图，供参考：（出厂默认为LC单工头，下图为逻辑LC双工线序组对图）

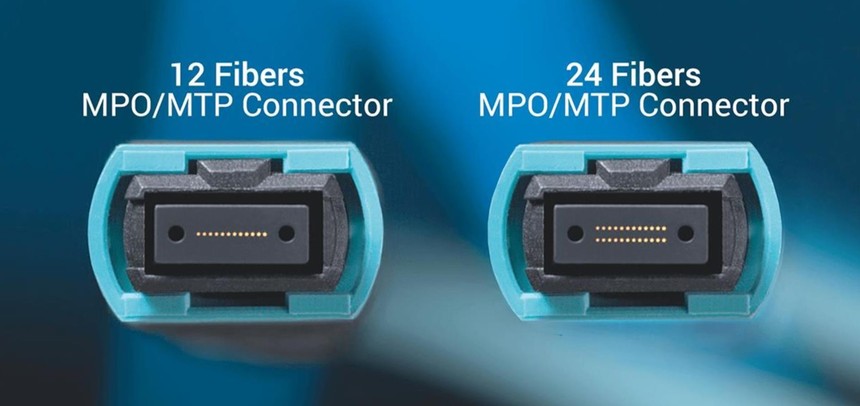

（默认采用最常用的12芯MPO头）

【Enhanced Type B】

Source from：TIA-568.3-D（Optical Fiber Cabling and Components Standard）

Source from：TIA-568.3-D（Optical Fiber Cabling and Components Standard）
