【Type B】预端接阵列光纤跳线 FL-PAMB22081G、FL-PAMB22121G、FL-PACB22081G、FL-PACB22121G、FL-PASB44081G、FL-PASB44121G

产品优势

    - FastLinkcabsys MPO阵列跳线提供OM3、OM4激光优化多模及OS2无水峰单模之应用选择；符合ANSI/TIA 568.3-D、ISO/IEC 11801 标准。
    - 采用MPO低损光纤连接器，链路通道具有极佳的衰减余量，使您在设计布线系统时具有最佳之设计弹性。
    - 多模MPO连接器为Physical Contact polish(PC)接口；单模MPO连接器为Angled Physical Contact polish(APC)绿色低损接口。
    - 阵列跳线适合于机柜/架内提供设备-设备、设备-光纤跳线面板(收容箱)或光纤跳线面板(收容箱)-光纤跳线面板(收容箱)间之跳接(Patching)应用。
    - 厂内验证光学性能和可靠性，以确保跳线质量。
    - 符合ANSI/TIA 568.3-D光纤极性要求，提供Type-A、Type-B及Type-C接法(FastLink预制光纤布线系统推荐Type-B接法)。
    - 支持10G、40G及100Gbps序列或并列传输应用架构。
    - 光纤光缆颜色编码依据ANSI/TIA-598-C标准。
    - 室内型光纤电缆依据TIA 472C000-B/ICEA S-83-596-2001标准设计制造。

    - MPO连接器符合IEC 61754-7标准。

    - OS2 Fiber Standard Compliance：  ITU-T G.657.A2 ；ANSI/TIA 492 CAAC & IEC 60793-2-50 class B-652.D (formerB1.3)/B-657.A2 (formerB6_a2)；

    - OM3 Fiber Standard Compliance：ANSI/TIA 492AAAF A1-OM3 (former 492AAAC-A) & IEC 60793-2-10 category A1-OM3b (former A1a.2b)；

    - OM4 Fiber Standard Compliance：ANSI/TIA 492AAAF A1-OM4 (former 492AAAD) & IEC 60793-2-10 category A1-OM4b (former A1a.3b)

    - 符合RoHS 2011/65/EU环保规范标准。

产品结构特性
    12芯为单位
    12芯光缆直径：3.0mm
    光缆重量：19~27kg/km（12～24C）
    弯曲半径(IEC 60794-1-2-E11)：
        30 x 光缆直径(安装时)
        15 x 光缆直径(操作时)
    抗张强度(IEC 60794-1-2-E1)：
    200N(操作时) 与 334N(安装时)
    撞击力(IEC 60794-1-2-E4)：0.74N-m
    扭力(IEC 60794-1-2-E7)：10 cycles
    阻燃低烟无卤(LSOH):
    IEC 60332-1-2、IEC 60754-2
    IEC 61034-1、IEC 61034-2
    适用温度(IEC 60794-1-2-F1)：
        -20~ +75℃(库存时)
        -10~ +65℃(操作时)


产品结构特性

    插拔后插入损失的变化：≦0.35 dB
    温度对插入损失的变化：≦0.35 dB

订购信息

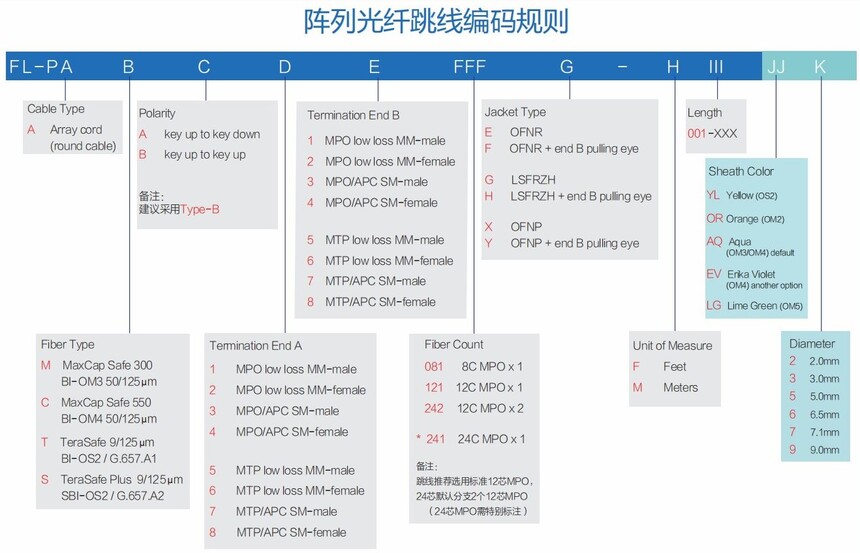

阵列光纤跳线编号规则：

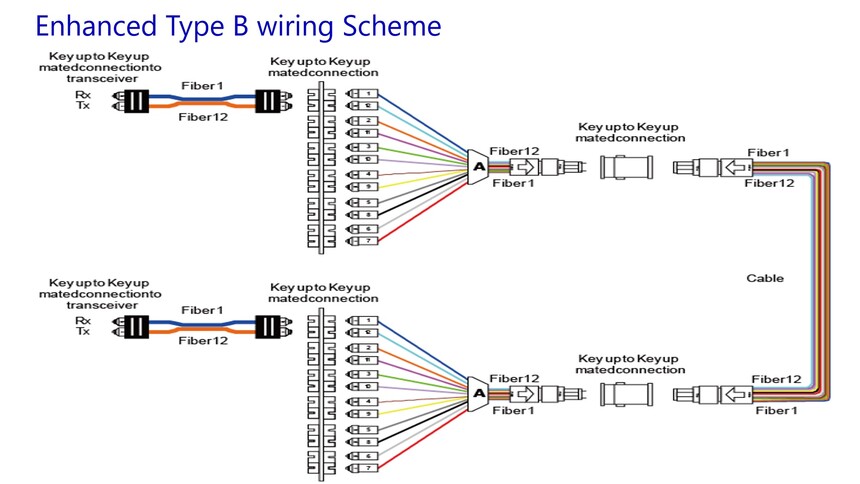

【Enhanced Type B】

Source from：TIA-568.3-D（Optical Fiber Cabling and Components Standard）

Source from：TIA-568.3-D（Optical Fiber Cabling and Components Standard）
