数据中心40G应用的主流类型

40Gbps短距离并行传输规范

        ◆ 基于850nm VSCEL的40GBASE-SR4

        ◆ 4通道 x 10Gbps

        ◆ 双向各4根光纤用于并行传输

        ◆ OM3/OM4传输距离长达100m/150m

        ◆ 最大信道IL为1.9dB/1.5dB

        ◆ 连接器和接头损耗分配为1.5dB/1.0dB

    目前数据中心建设中，碰到最常见的40G多模光纤模块如QSFP-40G-iSR4，在标准的12芯 MPO预端接光纤系统上实现40GBASE-SR4的传输，其光纤的连接和使用如上图所示。

    而数据中心40G应用的另一种方式是通过OM5多模光纤来实现的，OM5(WBMMF)旨在取代四波长应用中的并行多模光纤，减少需要4条光纤以上的其他场景中的光纤数量。

    该光纤采用SWDM(Short-Wavelength Division Multiplexing)短波波分复用技术（借鉴单模光纤常用的WDM波分复用技术），在850nm到940nm范围内支持四波长传输，波长间隔30nm。

数据中心常见的几种40G应用及其光模块

一、40G QSFP+ SR4（OM3 & OM4）100m/150m（MPO接头）

    40G QSFP+ SR4 光模块在40G网络传输中常与MPO接头一起使用，用多模光纤的传输，在搭配OM3跳线时能支持100米传输距离，搭配OM4跳线时支持150米传输距离；支持最大低功耗1.5 w，热插拔QSFP封装。

二、40G QSFP+ eSR4（OM3 & OM4）300m/400m（MPO接头）

    40GBase-eSR4 是 De facto standard事实上的标准（Not IEEE802.3），QSFP-40G-ESR4光模块提供四个独立的发射和接收通道，每个通道能够进行10Gb/s的操作，在OM3多模光纤上的最大传输距离为300米，在OM4多模光纤上的传输距离最大为400米。（注：该实施标准在国内非常常见，如华为就经常采用该标准光模块）

三、40G QSFP+ LR4 PSM（OS2）2km（MPO接头）

    40G QSFP+ LR4 PSM光模块利用4个全双工通道并行设计的MPO接口，在通过8根单独光缆用单模光纤可实现2km的传输距离，支持最大功耗＜3.5W。应用在40G 以太网、数据中心交换机支持Infiniband 4xSDR，DDR and QSR。

四、40G QSFP+ LR4 CWDM（OS2）10km（LC接头）

    40G QSFP+ LR4 CWDM 光模块采用 LC双工光纤连接器，具有高密度、高速率、大容量、低成本、低功耗的优势，其工作原理是激光驱动器对串行数据的波长进行调制，复用器将调制过的光信号组合在一起进行传输，快到达接收端时，这些传输的信号再被解复用器被分解成四个传输速率为 10Gbps 的通道，然后 PIN 探测器或互阻放大器对数据流进行恢复，再将光信号传送出去，传输距离为 10km。

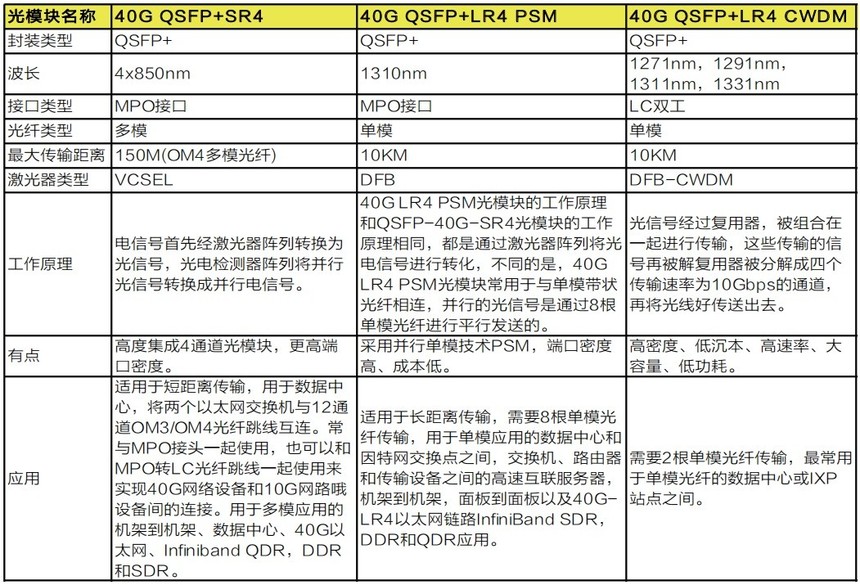

三种最常见IEEE 802.3 40G协议所采用的QSFP+光模块比较

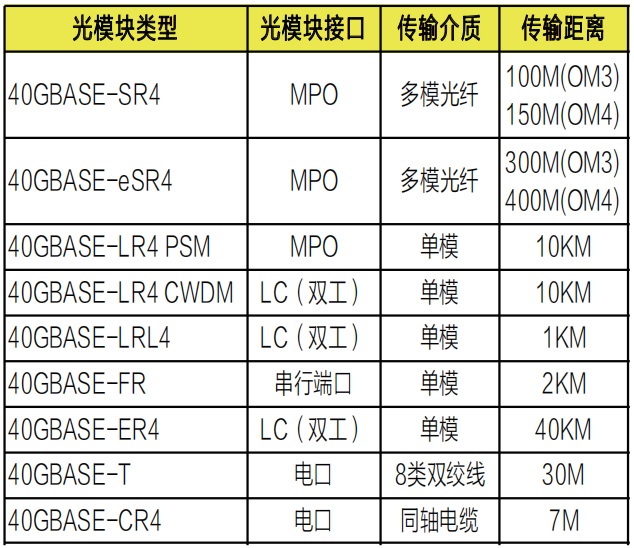

几种常见的40G光模块类型
