MICE等级分类及工业厂房内各区域布线的要求

TIA-1005 工业厂房布线标准


172 工业环境.jpg


商业楼宇办公和营业场所的环境较好,没有太多的粉尘、水汽和电磁干扰,但随着终端设备的IP数字化,以太网应用的场景越来越广,环境越来越复杂,如室外应用,以及大量的交通运输、工厂生产车间等,经常会受到震动、粉尘、雨雾、化工、电磁干扰等恶劣环境的影响,而之前的标准也已经无法满足现实的要求。




2012年5月,一部专门针对工业环境下使用的电信基础设施标准TIA-1005-A正式颁布,对不同环境下的网络及布线规格提出了详细的要求,为复杂环境下以太网材料的设计、选型和安装提供了依据。

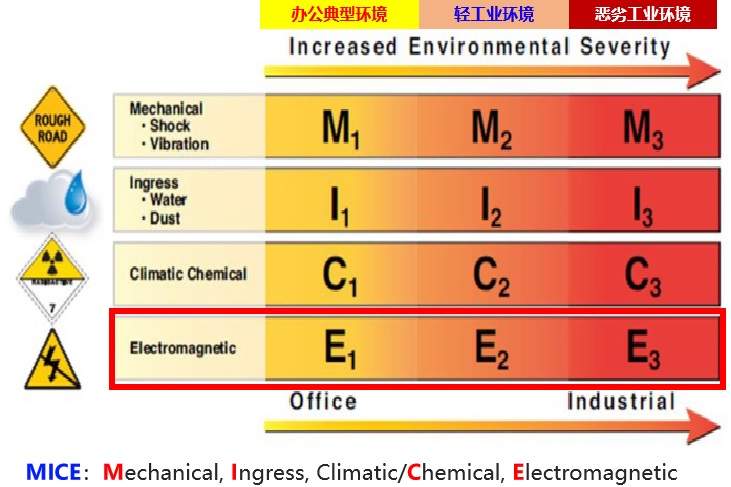

MICE 环境分类标准


167 MICE--TIA-1005-A standard V2.jpg

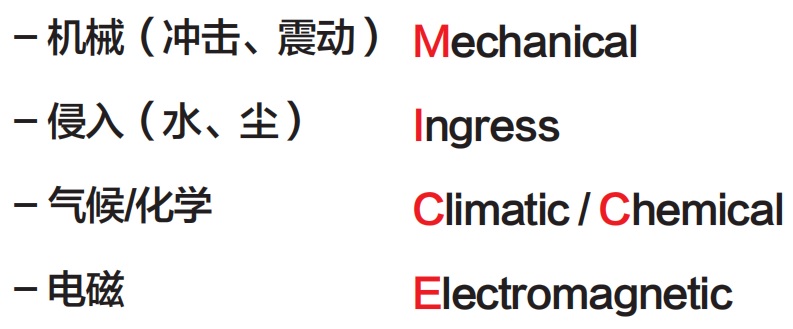

MICE是 TIA-1005 标准的组成部分,MICE是机械震动(M)、异物入侵(I)、环境化学(C)、电磁(E)等的缩写:




M、I、C、E四项指标均分成1、2、3三个等级:

1--对应的是 办公Office 等典型环境应用;

2--对应的是 轻工业 环境应用;

3--对应的是 恶劣工业 环境应用。



工业厂房内各区域布线 MICE 等级要求及测试标准

184 Industrial Area.jpg


TIA-1005-A 将工业厂房的环境分成:

◆ Control room(office) (MICE1);

◆ Factory floor (MICE 1 or 2);

◆ Work area (MICE 2 or 3);

◆ Automation island(MICE 3)四个区域等级。



187 Industrial Area V4.jpg


在实际应用中,一条链路经常需要跨区,甚至横跨所有的区:


Control Room — Factory floor

Work area — Automation island


所以工业环境中的布线,强烈推荐选屏蔽布线解决方案,其链路抗电磁干扰能力可以达到E2的等级并通过【E2(+All)】标准的测试。且网线的布线路由尽量避开高电磁干扰的Automation island区域(该区域建议采用E3标准的M12 专用接头)。
